Tugas Pendahuluan 2 Modul 1

(Percobaan 3 Kondisi 4)

1. Kondisi[Kembali]

Percobaan 3 Kondisi 4

Buatlah rangkaian multivibrator monostabil sesuai dengan gambar pada percobaan dengan kapasitor sebesar 653 uF dan resistor sebesar 2 kΩ

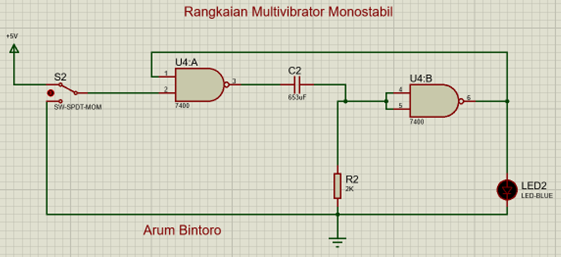

2. Gambar Rangkaian Simulasi[Kembali]

Sebelum dijalankan

Setelah dijalankan

3. Video Simulasi[Kembali]

4. Prinsip Kerja[Kembali]

Berdasarkan gambar rangkaian sebelumnya, diketahui prinsip kerjanya adalah sebagai berikut

Komponen-komponen:

1. S2 (SW-SPDT-MOM): Saklar jenis SPDT (Single Pole Double Throw) momentary, yang hanya terhubung ke salah satu dari dua posisi ketika ditekan.
2. U4 dan U4 (IC 7400): Dua gerbang NAND dari IC 7400, yang merupakan IC dengan 4 gerbang NAND di dalamnya.
3. C2 (653 uF): Kapasitor dengan nilai 1 nanoFarad, digunakan untuk membuat rangkaian monostable atau debounce untuk saklar.
4. R2 (2 kΩ): Resistor dengan nilai 2 kiloOhm, digunakan sebagai pull-down resistor untuk menjaga kondisi input tetap di logika rendah (low) ketika tidak ada sinyal.
5. LED2 (LED-BLUE): LED biru yang akan menyala ketika ada keluaran dari gerbang NAND.

Cara Kerja/Alur Rangkaian:

1. Saat Saklar S2 Tidak Ditekan:
• Kedua input dari gerbang NAND U4, berada di logika tinggi (high) karena mereka dihubungkan ke suplai +5V melalui saklar.
• Output dari gerbang NAND U4, akan berada di logika rendah (low) karena kedua inputnya adalah high (aturan gerbang NAND: jika kedua input high, output low).
• Kondisi ini akan menyebabkan kapasitor C2 diisi hingga penuh.
2. Saat Saklar S2 Ditekan:
• Salah satu input dari gerbang NAND U4, akan terhubung ke ground (0V), menyebabkan input tersebut menjadi logika rendah (low).
• Karena gerbang NAND membutuhkan kedua inputnya untuk menjadi high agar outputnya menjadi low, dengan satu input low, output dari gerbang U4 akan menjadi high.
• Ketika output U4 menjadi high, kapasitor C2 akan mulai mengosongkan muatan dan sinyal ini diteruskan ke input gerbang NAND kedua (U4).
• U4 memiliki kedua input yang sama-sama terhubung ke output U, sehingga jika input-inputnya high, outputnya akan menjadi low.
• Jika salah satu input U4 berubah menjadi low, maka outputnya akan berubah menjadi high, menyebabkan LED menyala.
3. Debouncing dan Efek Monostable:
• Kapasitor C2 dan resistor R2 bekerja bersama-sama untuk mengatur waktu tunda (debouncing) ketika saklar ditekan. Ini membuat output dari U4 tetap high selama beberapa waktu setelah saklar ditekan dan dilepas.
• Dengan cara ini, LED akan menyala hanya sesaat (monostable mode) dan kemudian mati meskipun saklar ditekan berulang kali.
