Laporan Akhir 2 Modul 1

Percobaan 2

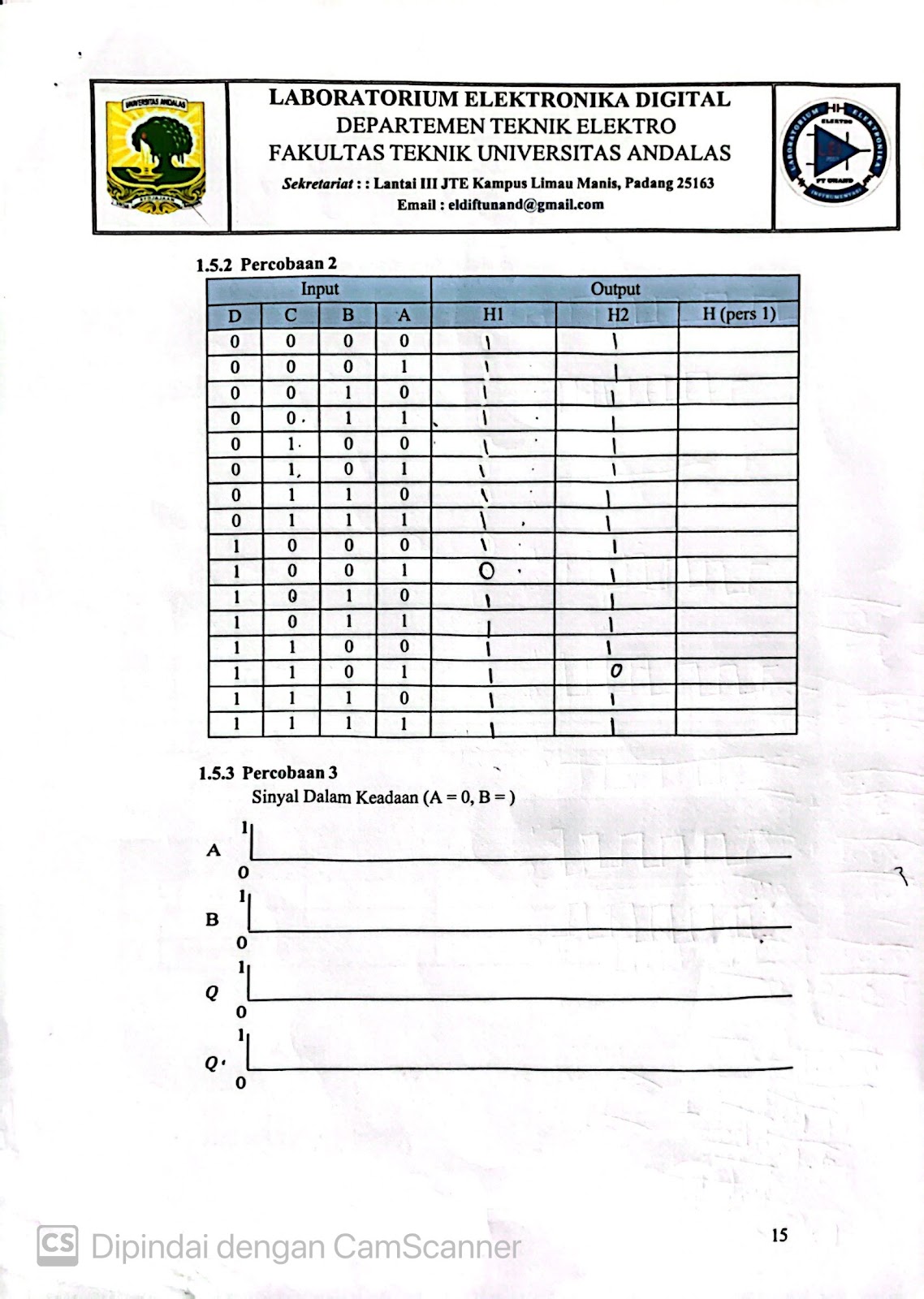

1. Jurnal [Kembali]

2. Alat dan Bahan [Kembali]

a. Gerbang NAND

Gerbang NAND 3-input adalah perangkat yang terdiri dari tiga gerbang NAND positif yang independen. Gerbang NAND 3-input menjalankan fungsi Boolean Y = A • B • C atau Y = A + B + C dalam logika positif.

Gerbang NAND adalah gerbang logika yang merupakan gabungan dari gerbang AND dan gerbang NOT yang dihubungkan secara seri

b. Gerbang OR

Gerbang OR adalah gerbang logika yang menggunakan operasi penjumlahan. Nilai output bernilai 0 hanya pada jika nilai semua input bernilai 0. Bila dilihat dari rangkaian dasarnya maka didapat tabel kebenaran seperti di atas. Pada gerbang logika OR ini bisa dikatakan bahwa jika salah satu atau lebih input bernilai 1 maka output akan bernilai 1.

c. Gerbang Exclusive NOR (X-NOR)

Gerbang XNOR ini memerlukan dua input untuk menghasilkan satu output. Jika input berbeda (misalkan: input A=1, input B=0) maka output yang dihasilkan adalah bilangan biner 0. Sedangkan jika input adalah sama maka akan menghasilkan output dengan bilangan biner 1.

d.Logics State

Logic State dapat dijadikan sebagai input yang akan memberikan logika 1 dan logika 0. Atau Gerbang Logika (Logic Gates) adalah sebuah entitas untuk melakukan pengolahan input-input yang berupa bilangan biner (hanya terdapat 2 kode bilangan biner yaitu, angka 1 dan 0) dengan menggunakan Teori Matematika Boolean sehingga dihasilkan sebuah sinyal output yang dapat digunakan untuk proses berikutnya

e.Logic Probe
Logic Probe dijadikan sebagai hasil keluaran atau output. Dimana akan menampilkan logika 0 atau logika 1

f. Switch SPDT

SPDT adalah singkatan dari Single Pole Double Throw. Sederhananya, switch ini memiliki satu input (pole) dan dua output (throw). Fungsinya seperti sebuah saklar yang bisa mengalihkan arus listrik dari satu jalur ke jalur lainnya.

3. Rangkaian Simulasi[Kembali]

Gambar 1. Rangkaian Percobaan 2 berdasarkan Modul 1

Gambar 2 . Rangkaian Percobaan 2 berdasarkan Modul 1

4. Prinsip Kerja Rangkaian [Kembali]

Berdasarkan gambar rangkaian di atas setiap rangkaian menggunakan komponen yang sama yaitu logic state, Gerbang NOT, Gerbang X-NOR, Gerbang NAND, Gerbang OR, dan Logic probe. Adapun prinsip kerja setiap rangkaian sebagai berikut:

1. Rangkaian 1

X-NOR Gate memiliki dua input yaitu B dan D. Output dari (XNOR) adalah 1 jika B dan D berlogika berbeda (banyak input yang berlogika 1 berjumlah ganjil). Jika kedua inputnya sama (banyak input yang berlogika 1 berjumlah genap) maka outputnya akan berlogika 0. NOT Gate memiliki prinsip yaitu membalikkan nilai input C. Jika C adalah 0, maka outputnya 1, dan sebaliknya. (NAND Gate) memiliki tiga input yaitu A, output dari (inversi C), dan D. Output dari NAND akan 1 hanya jika ketiga inputnya 1 (Perkalian). (OR Gate) memiliki dua input yaitu output dari NAND dan X-NOR, jika salah satu atau kedua inputnya 1 maka outputnya juga satu dan jika kedua input nol maka outputnya nol (Penjumlahan).

2. Rangkaian 2

X-NOR Gate memiliki dua input yaitu B dan D. Output dari (X-NOR) adalah 1 jika B dan D berlogika berbeda (banyak input yang berlogika 1 berjumlah ganjil). Jika kedua inputnya sama (banyak input yang berlogika 1 berjumlah genap) maka outputnya akan berlogika 0. NOT Gate memiliki prinsip yaitu membalikkan nilai input C. Jika C adalah 0, maka outputnya 1, dan sebaliknya. (NAND Gate) memiliki tiga input yaitu A, output dari (inversi C), dan B. Output dari NAND akan 1 hanya jika ketiga inputnya 1 (Perkalian). (OR Gate) memiliki dua input yaitu output dari NAND dan X-NOR, jika salah satu atau kedua inputnya 1 maka outputnya juga satu dan jika kedua input nol maka outputnya nol (Penjumlahan).

5. Video Rangkaian [Kembali]

Percobaan 2

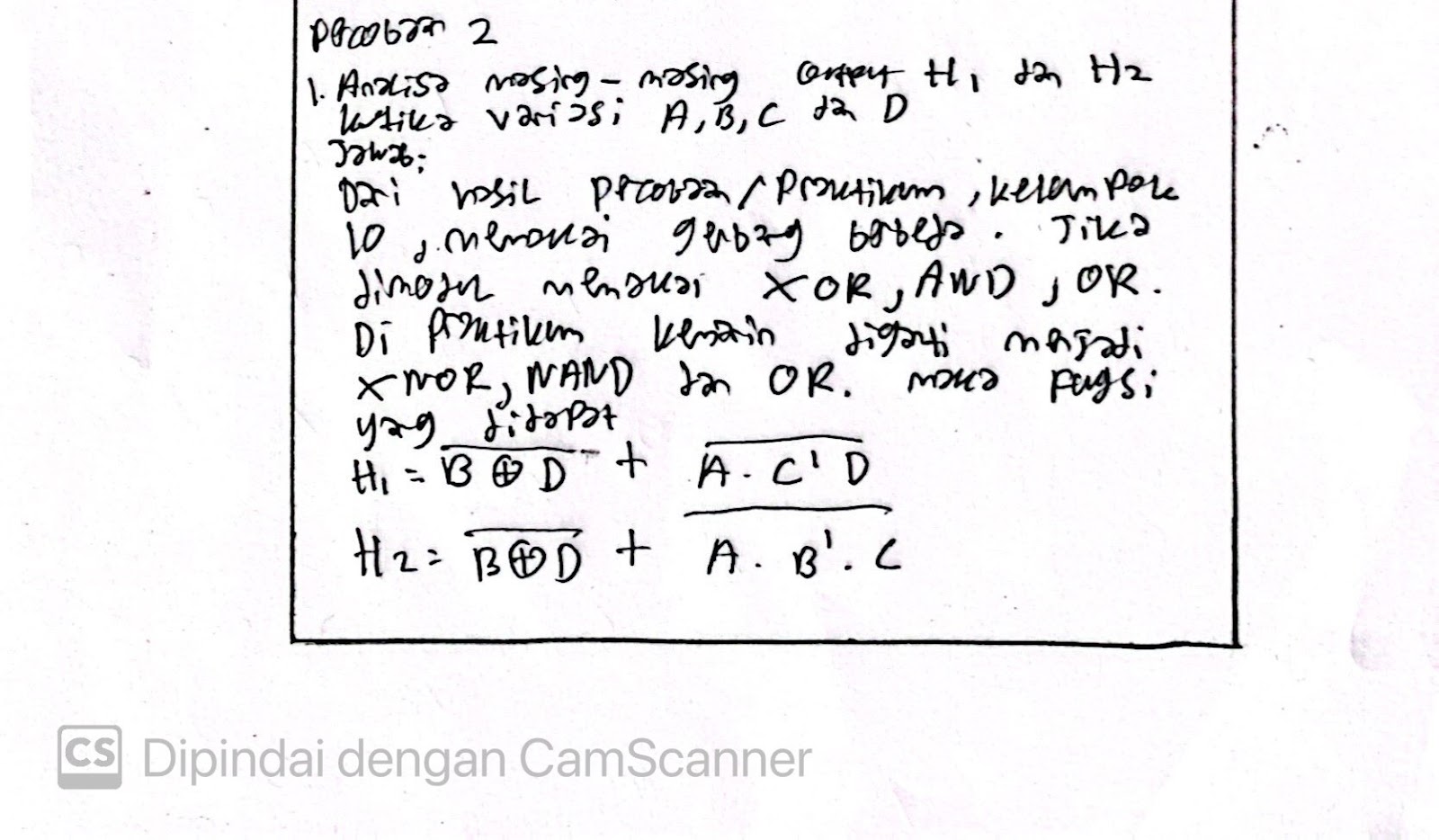

5. Analisa [Kembali]
