VOLTAGE DIVIDER BIAS



1. Jurnal[Kembali]





2. Prinsip Kerja[Kembali]

  • Voltage Divider Bias Dengan Sumber DC


  •

Prinsip Kerja :

Dari input Vcc sebesar 12 V akan mengalir arus melalui R1 lalu ke kaki base lalu ke kaki emitter lalu melalui RE dan menuju ground, arus juga akan mengalir melalui R2 lalu menuju ground. Arus Vcc juga akan melalui RC lalu menuju kaki kolektor lalu ke kaki emitter mengalir ke RE dan menuju ground

Rangkaian Voltage Divider Bias adalah salah satu cara untuk mem-polarisasi transistor bipolar agar bekerja dalam daerah aktif (active region). Prinsip kerja rangkaian Voltage Divider Bias adalah menggunakan pembagi tegangan (voltage divider) dengan dua resistor untuk menentukan tegangan basis-emitor (VBE) pada transistor.

Pilih dua resistor, yaitu resistor basis (RB) dan resistor kolektor (RC), dengan nilai-nilai tertentu. Nilai-nilai resistor ini akan mempengaruhi titik kerja (Q point) transistor. Rangkaian Voltage Divider Bias menggunakan dua resistor (RB dan RC) yang dihubungkan secara seri antara tegangan catu daya positif (Vcc) dan ground (0V). Tegangan Vcc dibagi antara kedua resistor ini. Dengan menggunakan hukum pembagian tegangan Ohm, kita dapat menghitung tegangan basis-emitor (VBE) dengan rumus:

  1. Tegangan VBE adalah tegangan yang diterapkan antara basis dan emitor transistor, yang diperlukan agar transistor bekerja dalam mode aktif.
  2. Salah satu keunggulan dari rangkaian Voltage Divider Bias adalah stabilitasnya terhadap perubahan suhu. Ini karena perubahan tegangan catu daya tidak langsung mempengaruhi tegangan basis-emitor yang dihasilkan oleh pembagi tegangan. Dengan merancang resistor RB dan RC dengan benar, kita dapat memastikan transistor berada pada titik kerja yang stabil dalam daerah aktifnya di kurva karakteristik transistor. Setelah titik kerja transistor ditentukan, kita dapat menghitung arus kolektor (C) menggunakan hukum Ohm pada resistor kolektor (RC):
Di mana VCE adalah tegangan kolektor-emitor



3. Video Percobaan[Kembali]




4. Analisa[Kembali]

1. Analisa prinsip kerja dari rangkaian Voltage Divider Bias bias berdasarkan nilai parameter yang didapatkan ketika percobaan

Jawab :

Tegangan Input Vcc sebesar 12 V nantinya akan mengalir arus yang akan mengalir kedua arah yakni menuju RC(1k ohm) dan RB1 (10k ohm) dan akan menghasilkan Ib dan Ic (bisa diukur dengan multimeter bagian arus) , arus arus tersebut nantinya akan mengalir masuk menuju transistor, ada yang masuk melalui kaki kolektor dan kaki base. Kedua arus yang masuk itu akan keluar melalui kaki emitter lalu melalui Resistor emitter (RE) dan masuk menuju ground. Salah satu arus juga akan mengalir menuju RB2 dan mengalir langsung menuju ground.

Arus yang mengalir melalui Kaki Base ke Kaki emitter akan menghasilkan tegangan VBE yang dapat diukur menggunakan Voltmeter, Arus yang mengalir dari Kaki kolektor ke kaki emitter dan akan mengahsilkan tegangan VCE yang dapat diukur dengan Voltmeter.

Arus yang melalui RB lalu masuk ke kaki base akan menghasilkan tegangan VRB dan arus yang mengalir ke RC lalu ke kaki kolektor akan menghasilkan tegangan VRC. Arus Yang keluar melalui Kaki emitter lalu mengalir melalui RE akan menghasilkan tegangan RE (VRE).

2. Tentukan titik kerja (Q Point) dari percobaan fixed bias, self bias, dan voltage divider bias (dalam bentuk grafik)

Jawab :







3. Nilai apakah yang mempengaruhi perubahan titik kerja (Q point)

Jawab :

Nilai yang mempengaruhi perubahan titik kerja pada rangakain voltage divider bias adalah nilai IB dan IC. Apabila arus base (IB) bertambah, maka arus collector (IC) juga bertambah, sedangkan tegangan collector-emitter (VCE) berkurang. Sebaliknya apabila arus base (IB) berkurang, maka arus collector (IC) juga berkurang, sedangkan tegangan collector- emitter (VCE) bertambah. Sehingga perubahan pada (VBB) akan mengakibatkan perubahan titik kerja transistor di sepanjang garis lurus, yang disebut dengan garis beban dc.

5. Video Penjelasan[Kembali]



6. Download File[Kembali]

SELF BIAS



1. Jurnal[Kembali]





2. Prinsip Kerja[Kembali]

  • Self Bias Dengan Sumber DC




Prinsip Kerja :

    Dari input Vcc sebesar 12 V akan mengalir arus melalui RB lalu ke kaki base lalu ke  kaki emitter lelu melalui RE dan menuju ground, arus Vcc juga akan melalui RC lalu menuju kaki kolektor lalu ke kaki emitter lalu melalui RE dan menuju ground.

    Rangkaian Self-bias adalah jenis rangkaian polarisasi pada transistor bipolar yang dirancang untuk memastikan transistor beroperasi dalam daerah aktifnya, dimana ia dapat menguatkan sinyal input dengan baik. Prinsip kerja rangkaian self-bias melibatkan penggunaan komponen resistor untuk menentukan titik kerja transistor. Transistor bipolar memiliki dua jenis polarisasi dasar: polarisasi basis-emitor (VBE) dan polarisasi basis-kolektor (VBC). Dalam rangkaian self-bias, kita fokus pada polarisasi basis-emitor.

    Tegangan antara basis dan emitor (VBE) diperlukan agar transistor bekerja dalam mode aktif. Tegangan VBE biasanya adalah sekitar 0,6 hingga 0,7 volt untuk transistor silikon. Untuk merancang rangkaian self-bias, kita memilih resistor basis (RB) dan resistor kolektor (RC) dengan cermat. Nilai-nilai resistor ini akan mempengaruhi titik kerja transistor. Tegangan catu daya (Vcc) yang diberikan ke transistor juga memainkan peran penting dalam menentukan titik kerja transistor. Ini adalah tegangan yang diterapkan antara kolektor dan emitor. Rangkaian pembagi tegangan dibentuk oleh resistor basis (RB) dan resistor kolektor (RC). Tegangan Vcc dibagi antara RB dan RC. Dengan menggunakan hukum pembagian tegangan Ohm, kita dapat menghitung tegangan VBE dengan rumus:

  1. Nilai VBE yang dihasilkan dari pembagian ini harus lebih besar dari nilai VBE yang diperlukan untuk menjaga transistor dalam mode aktif. Rangkaian self-bias dirancang untuk mencapai stabilitas tegangan bias (VBE) terhadap perubahan temperatur dan variasi parameter transistor. Ini adalah salah satu keunggulan utama dari rangkaian ini. Setelah rangkaian diatur, transistor akan berada pada titik kerja yang stabil, di mana ia dapat menguatkan sinyal input dengan baik. Titik kerja ini dapat ditemukan dengan menganalisis kurva karakteristik transistor dan memastikan bahwa transistor beroperasi dalam daerah aktifnya.

  2. Transistor akan siap untuk menguatkan sinyal input dengan gain yang diinginkan sesuai dengan aplikasi. Setelah titik kerja transistor ditentukan, kita dapat menghitung arus kolektor (IC) menggunakan hukum Ohm pada resistor kolektor (RC):

Di mana VCE adalah tegangan kolektor-emitor.

3. Video Percobaan[Kembali]





4. Analisa[Kembali]

1. Analisa prinsip kerja dari rangkaian self bias berdasarkan nilai parameter yang didapatkan ketika percobaan

Jawab :

Tegangan Input Vcc sebesar 12 V nantinya akan mengalir arus yang akan mengalir kedua arah yakni menuju RC(1k ohm) dan RB (10k ohm) dan akan menghasilkan Ib dan Ic (bisa diukur dengan multimeter bagian arus) , arus arus tersebut nantinya akan mengalir masuk menuju transistor, ada yang masuk melalui kaki kolektor dan kaki base. Kedua arus yang masuk itu akan keluar melalui kaki emitter lalu melalui Resistor emitter (RE) dan masuk menuju ground.

Arus yang mengalir melalui Kaki Base ke Kaki aemitter akan menghasilkan tegangan VBE yang dapat diukur menggunakan Voltmeter, Arus yang mengalir dari Kaki kolektor ke kaki emitter dan akan mengahsilkan tegangan VCE yang dapat diukur dengan Voltmeter.

Arus yang melalui RB lalu masuk ke kaki base akan menghasilkan tegangan VRB dan arus yang mengalir ke RC lalu ke kaki kolektor akan menghasilkan tegangan VRC. Arus Yang keluar melalui Kaki emitter lalu mengalir melalui RE akan menghasilkan tegangan RE (VRE).

2. Tentukan titik kerja (Q Point) dari percobaan fixed bias, self bias, dan voltage divider bias (dalam bentuk grafik)

Jawab :

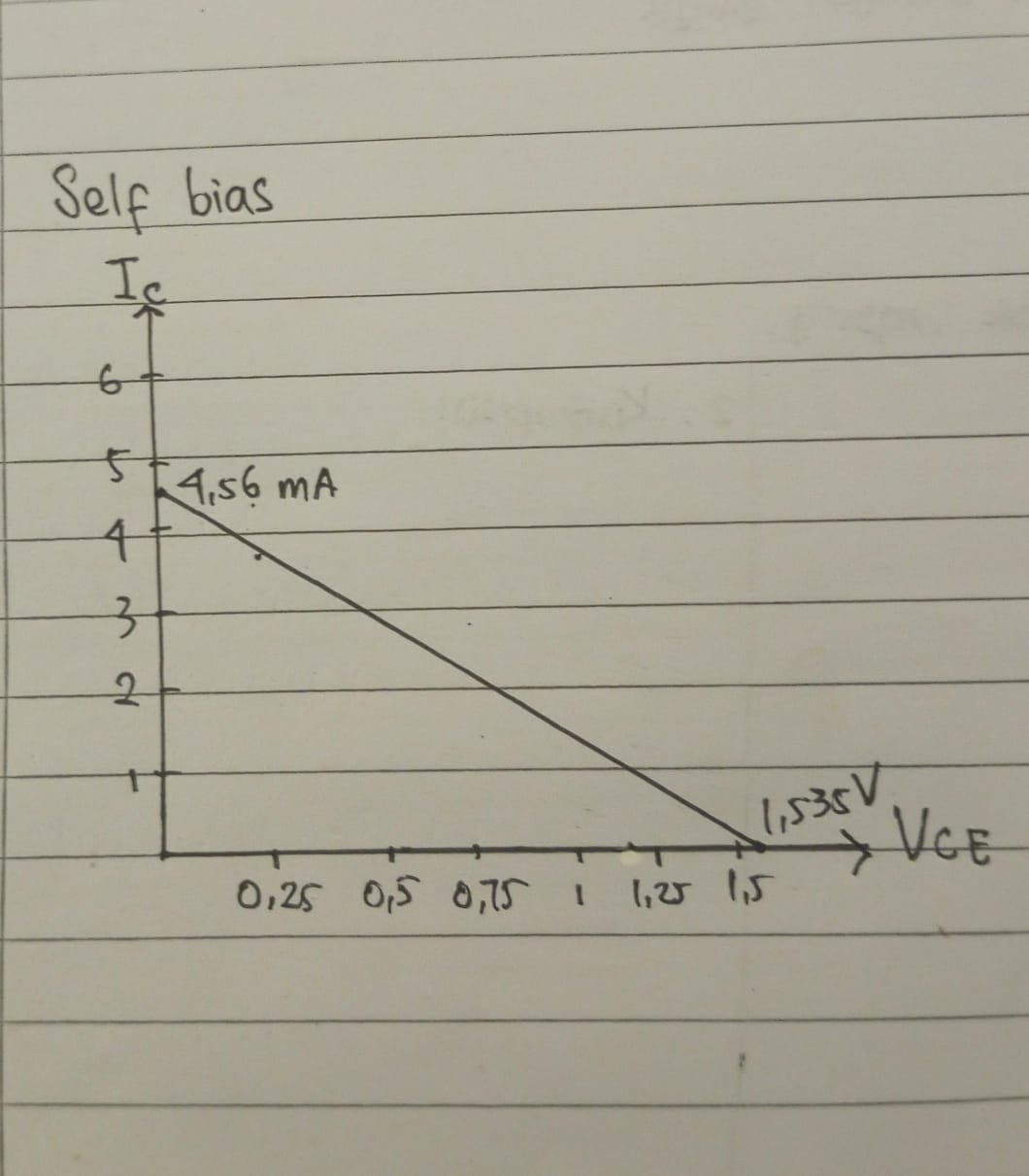

Self bias







3. Nilai apakah yang mempengaruhi perubahan titik kerja (Q point)

Jawab :

Nilai yang mempengaruhi perubahan titik kerja pada rangkaian self bias adalah nilai pada resistor basis (RB), Resistor colector (RC) dan juga Vcc. Nilai nilai diatas nantinya akan menentukan niali IB dan IC yang mana dengan  pendekatan bahwa IE ≈ IC, maka diperoleh harga arus IC pada titik kerja transistor yang sering disebut dengan ICQ sebagai berikut :


5. Video Penjelasan[Kembali]



6. Download File[Kembali]

FIXED BIAS



1. Jurnal[Kembali]






2. Prinsip Kerja[Kembali]

  • Fixed Bias Dengan Sumber DC





Prinsip Kerja :
Rangkain Fixed Bias adalah salah satu konfigurasi dasar dari rangkaian transistor. Berikut prinsip kerja rangkaian Fixed Bias. Resistor Basis (RB) digunakan untuk memberikan bias pada basis transistor supaya transistor berada dalam kondisi aktif dan dapat mengamplifikasi sinyal input dengan baik. Rangkaian Fixed Bias mengamplifikasi sinyal input yang diterapkan pada basis transistor, menghasilkan penguatan tegangan di antara kolektor dan emitter. Ketika sinyal input diterapkan pada basis transistor, ini mengendalikan aliran arus dari kolektor ke emitter melalui transistor. Rangkaian Fixed Bias cenderung lebih stabil dari konfigurasi lainnya, tetapi memerlukan perawatan yang lebih baik untuk menjaga nilai bias tetap dalam jangka panjang.

3. Video Percobaan[Kembali]





4. Analisa[Kembali]

1. Analisa prinsip kerja dari rangkaian fixed bias berdasarkan nilai parameter yang didapatkan ketika percobaan

Jawab :

Tegangan Input Vcc sebesar 12 V nantinya akan mengalir arus yang akan mengalir kedua arah yakni menuju RC(1k ohm) dan RB (10k ohm) dan akan menghasilkan Ib dan Ic (bisa diukur dengan multimeter bagian arus) , arus arus tersebut nantinya akan mengalir masuk menuju transistor, ada yang masuk melalui kaki kolektor dan kaki base. Kedua arus yang masuk itu akan keluar melalui kaki emitter dan masuk menuju ground.

Arus yang mengalir melalui Kaki Base ke Kaki aemitter akan menghasilkan tegangan VBE yang dapat diukur menggunakan Voltmeter, Arus yang mengalir dari Kaki kolektor ke kaki emitter dan akan mengahsilkan tegangan VCE yang dapat diukur dengan Voltmeter.

Arus yang melalui RB lalu masuk ke kaki base akan menghasilkan tegangan VRB dan arus yang mengalir ke RC lalu ke kaki kolektor akan menghasilkan tegangan VRC.

2. Tentukan titik kerja (Q Point) dari percobaan fixed bias, self bias, dan voltage divider bias (dalam bentuk grafik)

Jawab :

FIxed Bias



3. Nilai apakah yang mempengaruhi perubahan titik kerja (Q point)

Jawab :

Nilai IB, IC dan VCE  yang menentukan titik kerja transistor. Oleh karena itu dalam penulisan sering ditambah huruf Q di belakangnya, sebagai IBQ, ICQ dan VCEQ. Harga ICQ dan VCEQ merupakan koordinat dari titik kerja transistor (Q) pada kurva karakteristik output CE. Titik kerja Q dalam kurva karakteristik selalu terletak pada garis beban.

Apabila kedua titik ekstrem (VCEmaks dan ICmaks) ini dihubungkan maka diperoleh garis beban dimana titik Q berada.

5. Video Penjelasan[Kembali]



6. Download File[Kembali]

TUGAS PENDAHULUAN M2 TRANSISTOR

 [KEMBALI KE MENU SEBELUMNYA]



1. Soal[Kembali]

1. Apa yang dimaksud dengan transistor?

Jawab :

  Transistor adalah komponen berbahan semikonduktor yang digunakan sebagai penguat, sirkuit pemutus, penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada umumnya transistor memiliki 3 terminal yaitu basis (B), emitter (E), dan collector (C). Berdasarkan susunan semikonduktor yang membentuknya, transistor dibedakan menjadi dua tipe, yaitu:

a. Transistor NPN

b. Transistor PNP

2. Apa perbedaan antara transistor PNP dan NPN?

Jawab :

1. Transistor NPN Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe N dan satu bahan tipe P, pada transistor NPN arus akan mengalir dari kolektor ke emittor saat basisnya diberikan muatan positif

2. Transistor PNP Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe P dan satu bahan tipe N, padaTransistor PNP arus akan mengalir dari emitor ke kolektor saat basisnya diberikan muatan negatif.

3. Jelaskan prinsip kerja dari transistor!

A. Prinsip kerja transistor PNP

Arus mengalir dari emitor menuju kolektor. Dibandingkan NPN, pada PNP terjadi hal sebaliknya ketika arus mengalir pada kaki basis, maka transistor tidak bekerja. Arus akan mengalir apabila kaki basis diberi sambungan ke ground (-) hal ini akan menginduksi arus pada kaki emitor ke kolektor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari emitor ke kolektor. Penggunaan transistor jenis ini mulai jarang digunakan. Dibanding dengan NPN, transistor jenis PNP mulai sulit ditemukan dipasaran. Transistor jenis PNP adalah transistor negatif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus negative (-)

B. Prinsip Kerja Transistor NPN

Prinsip kerja transistor NPN adalah arus mengalir dari kolektor menuju emitor. Jika basis dihubungkan diberi tegangan maka arus basis harus lebih kecil dari arus yang mengalir dari kolektor ke emitor. Untuk mengalirkan arus tersebut dibutuhkan sambungan ke sumber positif (+) pada kaki basis. Ketika basis diberi tegangan, hingga dititik saturasi, maka akan menginduksi arus dari kaki kolektor ke emitor. Dan transistor akan aktif jika arus yang melalui basis berkurang, maka arus yang mengalir pada kolektor ke emitor akan berkurang, hingga titik cutoff. Penurunan ini sangatlah cepat karena perbandingan penguatan yang terjadi antara basis dan kolektor melebihi 200 kali. Transistor jenis NPN adalah transistor positif dimana akan dapat bekerja mengalirkan arus listrik jika basis dialiri arus positf (+)

4. Jelaskan jenis-jenis daerah operasi transistor!

A. Saturasi

Ketika transistor berada di daerah saturasi tegangan basis lebih besar daripada tegangan di emitor atau VB > VE. Dengan demikian, basis-emitor dalam mode bias maju. Sementara itu, pada basis memiliki tegangan lebih besar dari kolektor atau VB > VC. Artinya, basis-kolektor juga dalam mode bias maju. Dalam daerah saturasi VCE = 0.

B. Aktif

Pada saat transistor berada di daerah aktif maka tegangan di basis akan lebih besar dari tegangan di emitor atau VB > VE, dan VBE harus lebih dari 0,6 V atau harus sama dengan 0,6 V atau dapat juga ditulis VBE ≥ 0,6 V. Jadi, ketika semua kriteria itu terpenuhi maka transistor berada di daerah aktif. Dengan demikian, persimpangan emitor-basis dalam mode bias maju, dan karena kolektor memiliki tegangan lebih besar daripada basis maka persimpangan basis-kolektor dalam mode bias mundur. Dalam daerah aktif VCE akan berada di antara 0 dan VCC, atau padat ditulis 0 < VCE < VCC.

C. Breakdown

Dari kurva kolektor, terlihat jika tegangan VCE lebih dari 40V, arus Ic menanjak naik dengan cepat. Transistor pada daerah ini disebut berada pada daerah breakdown. Seharusnya transistor tidak boleh bekerja pada daerah ini. Karena akan dapat merusak transistor tersebut. Untuk berbagai jenis transistor nilai tegangan VCEmax yang diperbolehkan sebelum Breakdown bervariasi. VCEmax pada data book transistor selalu dicantumkan juga.

D. Cutoff

Selama di daerah cutoff emitor memiliki lebih besar tegangan daripada basis. Jadi, VB < VE atau sama halnya VBE < 0,6 V. Artinya, transistor dalam keadaan off. Dalam hal ini, persimpangan (junction) basis-emitor dalam mode bias mundur. Kemudian, pada tegangan kolektor akan lebih besar daripada basis sehingga membuat persimpangan basis-kolektor juga dalam keadaan bias mundur.

Ketika kedua persimpangan berada dalam bias mundur berarti transistor berada di daerah cutoff atau transistor dalam keadaan off (mati). Selama daerah cutoff maka besarnya tegangan kolektor-emitor sama dengan besarnya tegangan suplai kolector (VCC) atau dapat ditulis VCE = VCC. Sementra itu, arus yang mengalir di kolektor kira-kira 0 A, walaupun mungkin kolektor memiliki tegangan kecil, tetapi jika pun itu ada maka besarnya arus yang mengalir hanya sebesar nano amp atau sangat dekat dengan 0 A.A. Saturasi

Ketika transistor berada di daerah saturasi tegangan basis lebih besar daripada tegangan di emitor atau VB > VE. Dengan demikian, basis-emitor dalam mode bias maju. Sementara itu, pada basis memiliki tegangan lebih besar dari kolektor atau VB > VC. Artinya, basis-kolektor juga dalam mode bias maju. Dalam daerah saturasi VCE = 0.

B. Aktif

Pada saat transistor berada di daerah aktif maka tegangan di basis akan lebih besar dari tegangan di emitor atau VB > VE, dan VBE harus lebih dari 0,6 V atau harus sama dengan 0,6 V atau dapat juga ditulis VBE ≥ 0,6 V. Jadi, ketika semua kriteria itu terpenuhi maka transistor berada di daerah aktif. Dengan demikian, persimpangan emitor-basis dalam mode bias maju, dan karena kolektor memiliki tegangan lebih besar daripada basis maka persimpangan basis-kolektor dalam mode bias mundur. Dalam daerah aktif VCE akan berada di antara 0 dan VCC, atau padat ditulis 0 < VCE < VCC.

C. Breakdown

Dari kurva kolektor, terlihat jika tegangan VCE lebih dari 40V, arus Ic menanjak naik dengan cepat. Transistor pada daerah ini disebut berada pada daerah breakdown. Seharusnya transistor tidak boleh bekerja pada daerah ini. Karena akan dapat merusak transistor tersebut. Untuk berbagai jenis transistor nilai tegangan VCEmax yang diperbolehkan sebelum Breakdown bervariasi. VCEmax pada data book transistor selalu dicantumkan juga.

D. Cutoff

Selama di daerah cutoff emitor memiliki lebih besar tegangan daripada basis. Jadi, VB < VE atau sama halnya VBE < 0,6 V. Artinya, transistor dalam keadaan off. Dalam hal ini, persimpangan (junction) basis-emitor dalam mode bias mundur. Kemudian, pada tegangan kolektor akan lebih besar daripada basis sehingga membuat persimpangan basis-kolektor juga dalam keadaan bias mundur.

Ketika kedua persimpangan berada dalam bias mundur berarti transistor berada di daerah cutoff atau transistor dalam keadaan off (mati). Selama daerah cutoff maka besarnya tegangan kolektor-emitor sama dengan besarnya tegangan suplai kolector (VCC) atau dapat ditulis VCE = VCC. Sementra itu, arus yang mengalir di kolektor kira-kira 0 A, walaupun mungkin kolektor memiliki tegangan kecil, tetapi jika pun itu ada maka besarnya arus yang mengalir hanya sebesar nano amp atau sangat dekat dengan 0 A.

5. Jelaskan jenis-jenis bias transistor!

A. Fixed Bias

Fixed bias, juga dikenal sebagai bias titik tetap, adalah jenis bias transistor di mana titik kerja transistor ditentukan oleh sumber tegangan eksternal yang tetap. Ini adalah metode bias yang sederhana dan paling umum digunakan. Dalam fixed bias, transistor dihubungkan ke sumber tegangan tetap melalui resistor basis (RB). Bias ini tidak memiliki kompensasi terhadap perubahan suhu atau karakteristik transistor, sehingga harus hati-hati dirancang agar stabil dalam berbagai kondisi.

B. Self Bias

Self bias, juga dikenal sebagai bias emitter sendiri, adalah jenis bias transistor di mana resistor emitter (RE) digunakan untuk menghasilkan tegangan basis-emosi yang stabil. Pada bias self, resistor emitter (RE) dihubungkan ke emitter transistor dan biasanya memiliki nilai yang lebih besar daripada resistor basis (RB). Resistor emitter menyebabkan tegangan basis-emosi menjadi sekitar 0,6 hingga 0,7 Volt (untuk transistor silikon), yang membuatnya lebih stabil dibandingkan dengan fixed bias. Namun, self bias masih memiliki beberapa kerentanannya terhadap perubahan suhu.

C. Voltage Divider Bias

Voltage divider bias, juga dikenal sebagai bias pemisah tegangan, adalah jenis bias transistor yang menggunakan pembagi tegangan dengan dua resistor untuk menentukan titik kerja transistor. Pada bias ini, transistor dihubungkan ke sumber tegangan melalui dua resistor, yaitu resistor basis (RB) dan resistor kolektor (RC). Nilai-nilai resistor RB dan RC dipilih dengan cermat sehingga transistor beroperasi pada titik kerja yang stabil. Bias ini memberikan stabilitas yang baik terhadap perubahan suhu dan karakteristik transistor. Kelemahan dari bias pemisah tegangan adalah bahwa daya yang dibuang pada resistor RC bisa cukup besar.

Rangkaian:

        • Buatlah rangkaian fixed bias menggunakan sumber dc

        • Buatlah rangkaian self bias menggunakan sumber dc

        • Buatlah rangkaian voltage divider bias menggunakan sumber dc

(Masing-masing rangkaian dilengkapi dengan Voltmeter dan Amperemeter)

2. Prinsip Kerja[Kembali]

  • Fixed Bias Dengan Sumber DC

Prinsip Kerja :
Dari input Vcc sebesar 12 V akan mengalir arus melalui R2 lalu ke kaki base lalu ke kaki emitter dan menuju ground, arus juga akan melalui R1 lalu menuju kaki kolektor lalu ke kaki emitter dan menuju ground.
  • Self Bias Dengan Sumber DC

Prinsip Kerja :
Dari input Vcc sebesar 12 V akan mengalir arus melalui R2 lalu ke kaki base lalu ke  kaki emitter lelu mealalui R3 dan menuju ground, arus Vcc juga akan melalui R1 lalu menuju kaki kolektor lalu ke kaki emitter lalu melalui R3 dan menuju ground.


  • Voltage Divider Bias Dengan Sumber DC

Prinsip Kerja :
Dari input Vcc sebesar 12 V akan mengalir arus melalui R2 lalu ke kaki base lalu ke kaki emitter lalu melalui REdan menuju ground, arus juga akan mengalir melalui R4 lalu menuju ground.

Arus Vcc juga akan melalui R1 lalu menuju kaki kolektor lalu ke kaki emitter mengalir ke RE dan menuju ground.

3. Video Simulasi[Kembali]

1.Rangkaian fixed bias







2.rangkaian self bias






3.rangkaian voltage divider bias







4. Download File[Kembali]

(Link Download)



Kamis, 05 Oktober 2023

M2 TRANSISTOR



1. Tujuan [kembali]

1.  Mengetahui prinsip kerja transistor.

2.  Mengetahui prinsip kerja dan karakteristik dari rangkaian fixed bias.

3. Mengetahui prinsip kerja dan karakteristik dari rangkaian  self bias

4. Mengetahui prinsip kerja dan karakteristik dari rangkaian  voltage divider bias.


2. Dasar Teori [kembali]

Transistor adalah komponen berbahan semikonduktor yang digunakan sebagai penguat, sirkuit pemutus, penyambung arus (switching), stabilisasi tegangan, dan modulasi sinyal. Pada umumnya transistor memiliki 3 terminal yaitu basis (B), emitter (E), dan collector (C). Berdasarkan susunan semikonduktor yang membentuknya, transistor dibedakan menjadi dua tipe, yaitu:

1.      Transistor NPN

Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe N dan satu bahan tipe P.

2.      Transistor PNP

Transistor ini disusun oleh bahan semikonduktor tiga lapis yang terdiri dari dua bahan tipe P dan satu  bahan tipe N.




                                    Gambar 2.1 (a) Tipe transistor NPN (b) Tipe transistor PNP



A.  Daerah operasi transistor


Gambar 2.2 Kurva karakteristik transistor



Berdasarkan kurva hubungan VCE, IC, dan IB diatas, terdapat beberapa region yang      menunjukkan
daerah kerja transistor, yaitu:
1.    Daerah Potong (Cutoff)
Pada kondisi cutoffarus Basis (IB) = 0 dan arus Kolektor (IC) = 0, hal ini dikarenakan pada emitter dan kolektor menerima reverse bias.
2.    Daerah Saturasi
Pada kondisi saturasi, arus Kolektor (IC) akan mencapai harga maksimum, tanpa bergantung kepada arus Basis (IB), dan βdc, hal ini dikarenakan pada emitter dan kolektor menerima forward bias.
3.    Daerah Aktif
Pada kondisi aktif, terjadi sifat-sifat yang diinginkan, dimana:



                                                                              atau

Hal ini dikarenakan pada emitter menerima forward bias sedangkan pada kolektor menerima reverse bias.
4.  Daerah Breakdown
Kondisi breakdown ini dapat terjadi ketika arus Kolektor (ICmelebihi spesifikasi yang diperbolehkan, kondisi breakdown ini dapat mengakibatkan kerusakan pada transistor, maka daerah ini harus dihindari.


A.  Pemberian Bias pada BJT

Istilah bias dimaksudkan penerapan tegangan dc untuk menetapkan tingkat arus dan tegangan tetap. Tegangan dan arus yang dihasilkan menyatakan titik operasi (quiescent point) atau titik Q yang menentukan daerah kerja transistor. Terdapat beberapa jenis pemberian bias pada BJT, sebagai berikut:

1.      Fixed Bias


Gambar 2.3 Rangkaian fixed bias sumber AC

2.      Self Bias


Gambar 2.4 Rangkaian self bias sumber AC



3.      Voltage Divider Bias





  3. Alat dan Bahan [kembali]

A. Alat


    a).  Multimeter




    b). Jumper



     c). DC Power Supply



      d) Osiloskop

       (e) Function generator



B. Bahan

  a) Transistor 2N3904




   b) Resistor


5. Prosedur Percobaan [kembali]
 4.1 Fixed Bias



1)      Buatlah rangkaian seperti gambar 2.3 dengan sumber DC.

2)      Atur Vcc sebesar 12 Volt DC.

3)      Hidupkan power supply dan ukur parameter RB, RC, VRB, VRC, VB, VCVBE, VCE, IB, dan Iserta dicatat ke dalam tabel.


     4.2 Self Bias

1)      Buatlah rangakain seperti gambar 2.4 dengan sumber DC.

2)      Atur Vcc sebesar 12 Volt Dc.

3)      Hidupkan power supply dan ukur parameter RB, RC, RE, VRB, VRC, VRE, VB, VC, VEVBE, VCE, IB, dan Iserta dicatat ke dalam tabel.


     4.3 Voltage Divider Bias

1)      Buatlah rangakain seperti gambar 2.5 dengan sumber DC.

2)      Atur Vcc sebesar 12 Volt DC.

3)      Hidupkan power supply dan ukur parameter RB, RB2, RC, RE, VRB, VRC, VRE, VB, VC, VEVBE, VCE, IB, dan Iserta dicatat ke dalam tabel.

LA 2 Modul 4 SisDig
